Co to jest rolling shutter? Poradnik fotografa

Pochylony słup, wygięte śmigło albo falujący obraz podczas panoramowania nie muszą oznaczać uszkodzenia aparatu. Rolling shutter pojawia się wtedy, gdy poszczególne fragmenty kadru zostają odczytane w różnych chwilach, a scena w tym czasie zdąży się zmienić. Zrozumienie różnicy między czasem ekspozycji pojedynczego wiersza a czasem odczytu całej matrycy pozwala trafniej dobrać ustawienia i sprzęt.

Co dzieje się podczas odczytu matrycy?

W typowej matrycy CMOS z migawką elektroniczną piksele nie są odczytywane jednocześnie. Elektronika pobiera dane kolejno, najczęściej pasami od jednej krawędzi sensora do drugiej. Górna część zdjęcia może więc opisywać scenę z nieco wcześniejszej chwili niż dolna, chociaż oba fragmenty należą do tej samej klatki.

Kluczowe są dwa różne czasy. Czas migawki określa, jak długo światło rejestruje konkretny fragment matrycy. Czas odczytu mówi natomiast, ile trwa zebranie informacji z całej klatki. Ustawienie 1/2000 s może dobrze zamrozić detal w każdym wierszu, ale nie gwarantuje, że pierwszy i ostatni wiersz zostały zapisane w tej samej fazie ruchu.

Jeżeli fotografowany obiekt przesuwa się szybko w poprzek kadru, jego położenie zmienia się w trakcie skanowania sensora. Aparat składa obraz z pasów zarejestrowanych kolejno, dlatego pionowa krawędź może wyjść ukośnie, a wirujący element — nienaturalnie wygięty. Przy gwałtownym ruchu aparatu podobna różnica czasowa obejmuje całe tło.

Po czym rozpoznać rolling shutter?

Najbardziej charakterystyczny objaw to deformacja geometrii, nie sama utrata ostrości. Słupy, ściany i maszty pochylają się w jednym kierunku, koła przybierają owalny kształt, a łopaty wentylatora lub śmigła wyginają się. W filmie szybkie panoramowanie może sprawić, że pionowe linie kołyszą się, a obraz wygląda jak elastyczna plansza.

Warto obejrzeć kilka kolejnych klatek. Jeśli ten sam obiekt pozostaje ostry, lecz jego kształt zmienia się zależnie od kierunku ruchu, podejrzenie rolling shutter jest mocne. Jeżeli natomiast krawędzie są rozciągnięte wzdłuż toru ruchu, a geometria pozostaje zasadniczo poprawna, bardziej prawdopodobne jest zwykłe poruszenie.

Skala problemu zależy nie tylko od korpusu, lecz także od trybu zapisu. Rozdzielczość, klatkaż, kadrowanie, sposób próbkowania i dodatkowe funkcje obrazu mogą zmieniać drogę odczytu danych. Dlatego wyniku uzyskanego w jednym trybie wideo nie należy automatycznie przenosić na każdy pozostały format tego samego aparatu.

Rolling shutter, poruszenie i banding – trzy różne problemy

Poruszenie wynika z ruchu podczas ekspozycji danego piksela. Skrócenie czasu migawki zwykle ogranicza smugi, ale może nie usunąć deformacji wynikającej z różnicy czasu między początkiem i końcem odczytu klatki. Ostre, lecz przekrzywione linie są właśnie sygnałem, że trzeba analizować sposób skanowania matrycy.

Banding to pasy jasności albo koloru, które często pojawiają się przy migoczącym oświetleniu LED lub fluorescencyjnym. Źródło światła zmienia intensywność podczas odczytu sensora, więc kolejne pasy obrazu otrzymują inną ekspozycję. Mechanizm również wiąże się z czasem skanowania, ale widoczny efekt jest tonalny, a nie geometryczny.

Oba zjawiska mogą wystąpić równocześnie: sportowiec zostanie zniekształcony ruchem, a tło hali pokryją poziome pasy. W takiej sytuacji trzeba osobno ograniczać ruch względem odczytu i dopasować parametry do częstotliwości oświetlenia. Funkcja anti-flicker pomaga przy części źródeł światła, lecz nie jest zamiennikiem szybkiego odczytu matrycy.

Dlaczego krótki czas migawki nie zawsze pomaga?

Krótsza ekspozycja może wyostrzyć poruszający się obiekt, a przez to uczynić jego deformację nawet bardziej czytelną. Każdy pas jest wtedy rejestrowany ostro, lecz w innym położeniu obiektu. To wyjaśnia, dlaczego zdjęcie wykonane z bardzo krótkim czasem może nadal przedstawiać wygięty kij golfowy lub pochylony pojazd.

Nie ma jednej wartości czasu migawki, która usuwa rolling shutter we wszystkich aparatach. Decydują prędkość i kierunek ruchu, ogniskowa, odległość, kąt fotografowania oraz czas odczytu konkretnego trybu. Zamiast szukać uniwersalnej liczby, lepiej wykonać krótką serię kontrolną w ustawieniach przeznaczonych do właściwego zlecenia.

Podobnie nie wolno zakładać, że wyższy klatkaż zawsze przyspiesza skanowanie. W niektórych korpusach zmiana formatu uruchamia szybszy odczyt, w innych wiąże się z kadrowaniem lub innym sposobem przetwarzania. Informację należy potwierdzić dla modelu, rozdzielczości i trybu, które rzeczywiście będą używane.

Jak ograniczyć rolling shutter w zdjęciach?

Najpierw porównaj migawkę elektroniczną z mechaniczną albo elektroniczną pierwszą kurtyną, jeżeli aparat oferuje takie opcje. Migawka mechaniczna zwykle zmniejsza widoczność deformacji względem wolnego odczytu elektronicznego, choć przy bardzo krótkich czasach również odsłania kadr przesuwającą się szczeliną. Sprawdź też ograniczenia dotyczące lampy błyskowej i sztucznego światła.

• Unikaj gwałtownego przesuwania aparatu w poprzek sceny.
• Jeśli to możliwe, zmień kąt tak, aby ruch obiektu był mniej poprzeczny względem kadru.
• Zmniejsz jego rozmiar w kadrze lub zwiększ dystans, gdy kompozycja na to pozwala.
• Porównaj dostępne tryby migawki na seryjnych ujęciach tego samego ruchu.
• Pod migoczącym światłem osobno sprawdź funkcję anti-flicker i czas ekspozycji.

Jak ograniczyć rolling shutter w filmie?

W wideo zacznij od ruchu kamery. Wolniejsze rozpoczynanie i kończenie panoramy ogranicza różnicę położenia sceny między pierwszym a ostatnim odczytanym pasem. Statyw z odpowiednią głowicą ułatwia utrzymanie stałej prędkości, a gimbal może wygładzić pracę kamery. Stabilizacja nie skraca jednak czasu odczytu sensora, więc nie naprawi deformacji szybko poruszającego się obiektu.

Następnie porównaj formaty nagrywania. Wybierz rozdzielczość i klatkaż wymagane przez projekt, a potem zarejestruj tę samą panoramę w dostępnych wariantach. Oceniaj pionowe krawędzie przy podobnym ruchu kamery; dopiero taki materiał pokaże, czy dany tryb rzeczywiście daje szybszy odczyt.

Przy zakupie sprzętu filmowego traktuj czas odczytu jako cechę konkretnej kombinacji ustawień. W kategorii kamer i aparatów do filmowania znajdziesz konstrukcje o różnych matrycach i trybach zapisu, dlatego najpierw określ docelową rozdzielczość, liczbę klatek oraz rodzaj ruchu. Sam napis „4K” nie mówi nic pewnego o podatności na rolling shutter.

Czy global shutter rozwiązuje problem?

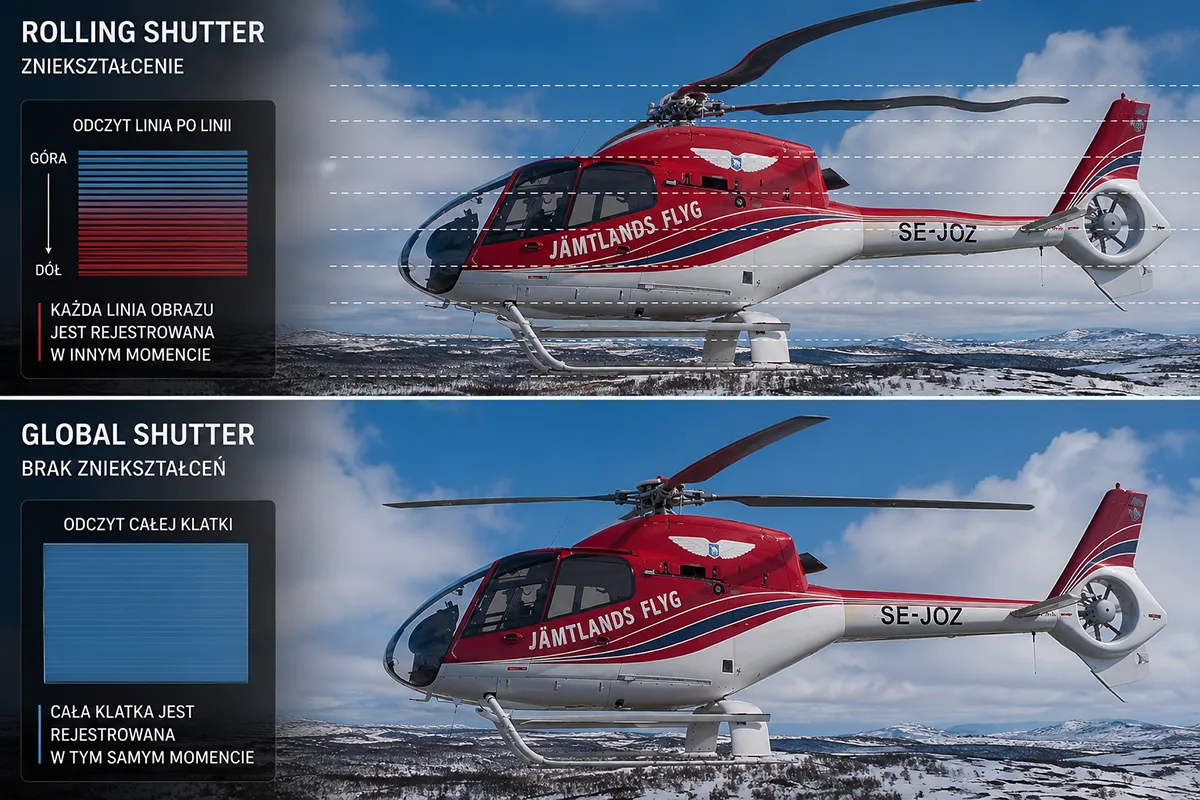

Matryca z global shutter eksponuje i odczytuje wszystkie piksele jednocześnie, dlatego nie składa klatki z kolejnych faz ruchu. Eliminuje w ten sposób geometryczne zniekształcenie właściwe odczytowi wierszowemu. Technologia wymaga jednak innej architektury sensora i nie powinna być utożsamiana wyłącznie z szybką migawką elektroniczną.

Konkretnym przykładem pełnoklatkowego bezlusterkowca z takim sensorem jest Sony a9 III. Nie oznacza to, że każdy fotograf potrzebuje global shutter. Do spokojnych scen, portretu czy krajobrazu korpus z klasycznym odczytem może być całkowicie wystarczający, a decyzję powinny uzasadniać rzeczywiste tempo ruchu i sposób pracy.

Pomiędzy wolnym odczytem a global shutter istnieją sensory o szybszej architekturze, w tym konstrukcje stacked i partially stacked. Mogą wyraźnie ograniczać deformację, ale nadal odczytują obraz w czasie. Co więcej, szybkość może zależeć od funkcji: producent Lumix S1II wprost informuje, że włączenie Dynamic Range Boost zwiększa rolling shutter distortion, mimo zastosowania częściowo warstwowej matrycy.

Jeśli chcesz szerzej porównać oba mechanizmy, przeczytaj także poradnik migawka globalna a zwykła. Przy decyzji zakupowej oddziel marketingową nazwę sensora od zachowania aparatu w konkretnym trybie zdjęciowym lub filmowym.

Jak sprawdzić aparat przed zakupem lub zleceniem?

Przygotuj powtarzalną scenę: pionowe linie w tle oraz obiekt poruszający się ze stałą prędkością. Ustaw format i klatkaż przewidziane do pracy, a następnie wykonaj kilka równych panoram w obu kierunkach. W zdjęciach porównaj migawkę elektroniczną, mechaniczną i EFCS, jeżeli wszystkie są dostępne.

Oceniaj deformację, ostrość i pasy osobno. Pochylenie linii świadczy o różnicy czasowej w geometrii, smuga o ruchu podczas ekspozycji, a zmiany jasności pasów o relacji odczytu z migotaniem źródła. Taki podział zapobiega sytuacji, w której poprawiasz czas migawki, choć problem wymaga zmiany trybu odczytu.

Podsumowanie

Rolling shutter jest skutkiem różnicy czasu między odczytem kolejnych części klatki. Najpierw rozpoznaj, czy widzisz deformację geometrii, poruszenie czy pasy od światła, a dopiero potem zmieniaj ustawienia. W zdjęciach często pomaga inny tryb migawki i zmiana kierunku ruchu, natomiast w filmie kluczowe są płynna praca kamery oraz wybór formatu o odpowiednio szybkim odczycie.

Przed zakupem porównuj zachowanie interesującego modelu w ustawieniach, których naprawdę użyjesz. Global shutter usuwa ograniczenie odczytu wierszowego, ale szybszy sensor rolling shutter również może być praktycznym rozwiązaniem. Jeśli rejestrujesz sport, pojazdy lub dynamiczne panoramy, dobierz aparat i akcesoria po analizie sceny, a nie wyłącznie na podstawie maksymalnego czasu migawki.

FAQ

Czy rolling shutter występuje tylko w filmie?

Nie. Może deformować zarówno pojedyncze zdjęcia wykonane migawką elektroniczną, jak i kolejne klatki filmu. W wideo jest zwykle łatwiejszy do zauważenia podczas panoramowania.

Czy krótszy czas migawki usuwa rolling shutter?

Nie zawsze. Skraca ekspozycję pojedynczego fragmentu obrazu, ale nie musi skracać odczytu całej matrycy. Obiekt może być ostry, a jednocześnie zniekształcony.

Czy migawka mechaniczna zawsze rozwiązuje problem?

Zwykle zmniejsza deformację względem wolnego odczytu elektronicznego, lecz nie jest rozwiązaniem absolutnym. Przy krótkich czasach jej kurtyny także odsłaniają sensor przesuwającą się szczeliną.

Czy gimbal usuwa rolling shutter?

Nie zmienia czasu odczytu sensora. Może wygładzić ruch kamery i ograniczyć falowanie wywołane drganiami, ale szybko poruszający się obiekt nadal może zostać zdeformowany.

Czym global shutter różni się od szybkiego sensora stacked?

Global shutter odczytuje wszystkie piksele jednocześnie. Sensor stacked może odczytywać je bardzo szybko, lecz nadal sekwencyjnie, dlatego zmniejsza rolling shutter, ale z definicji nie jest tym samym mechanizmem.
