Kolimator z powiększeniem 3x czy 4x? Powiększalnik czy celownik pryzmatyczny

Określenie „kolimator z powiększeniem” może opisywać dwa technicznie różne rozwiązania: kolimator współpracujący z odchylanym powiększalnikiem albo samodzielny celownik pryzmatyczny ze stałym powiększeniem. Potoczne nazwy „kolimator 3x” i „kolimator 4x” nie mówią więc jeszcze, z jaką konstrukcją mamy do czynienia.

Najpierw warto wybrać typ systemu, a dopiero później zdecydować między powiększeniem 3x i 4x. W praktyce różnica między zestawem kolimator plus powiększalnik a celownikiem pryzmatycznym jest zwykle ważniejsza niż sama różnica jednego stopnia powiększenia.

Co naprawdę oznacza określenie kolimator z powiększeniem?

Klasyczny kolimator refleksyjny nie powiększa obrazu tak jak luneta. Użytkownik obserwuje otoczenie w obrazie nominalnie określanym jako 1x, a na tle tarczy widzi podświetlany punkt lub inny znak celowniczy. Nie musi przy tym utrzymywać oka w ściśle wyznaczonej odległości od urządzenia.

Aby uzyskać przybliżenie, za kolimatorem montuje się osobny moduł optyczny. Jest to powiększalnik, nazywany również magnifierem lub potocznie lupą do kolimatora. Przykładem takiego urządzenia jest powiększalnik Holosun HM3X-Micro, który zapewnia obraz 3x i korzysta z montażu odchylanego na bok.

Drugą konstrukcją jest celownik pryzmatyczny 3x lub 4x. To samodzielny celownik optyczny ze stałym powiększeniem, okularem, regulacją dioptrii i siatką wytrawioną na elemencie optycznym. Nie jest klasycznym kolimatorem, nawet jeżeli ma kompaktową obudowę i podświetlany znak.

Najważniejsza zasada wyboru brzmi: najpierw zdecyduj, czy potrzebujesz szybkiego przejścia między obrazem 1x a powiększonym, czy jednego zwartego urządzenia pracującego stale z przybliżeniem.

Czym różni się powiększalnik od celownika pryzmatycznego?

Zestaw kolimatora z powiększalnikiem składa się z dwóch oddzielnych urządzeń i dwóch montaży. Znak celowniczy tworzy kolimator albo kompatybilny celownik holograficzny, natomiast powiększalnik powiększa widziany obraz wraz ze znakiem. Po odchyleniu powiększalnika na bok użytkownik ponownie korzysta z samego kolimatora.

Celownik pryzmatyczny 3x lub 4x pracuje zawsze ze swoim stałym powiększeniem. Nie można odsunąć części układu i uzyskać z tego samego urządzenia naturalnego obrazu 1x. Osobną kategorią są pryzmaty o nominalnym powiększeniu 1x, ale nie działają one jak przełączany zestaw 1x/3x lub 1x/4x.

• Kolimator z powiększalnikiem: pozwala szybko przechodzić między obrazem bez przybliżenia a powiększeniem.
• Celownik pryzmatyczny 3x lub 4x: zapewnia stałe powiększenie i wytrawioną siatkę.
• Zestaw dwóch urządzeń: zajmuje więcej miejsca na szynie i zwykle ma większą masę.
• Pojedynczy pryzmat: jest zazwyczaj prostszy montażowo, ale wymaga prawidłowego ustawienia oka za okularem.
• Całkowity koszt: należy liczyć razem z kolimatorem, powiększalnikiem, montażami i ewentualnymi dystansami.

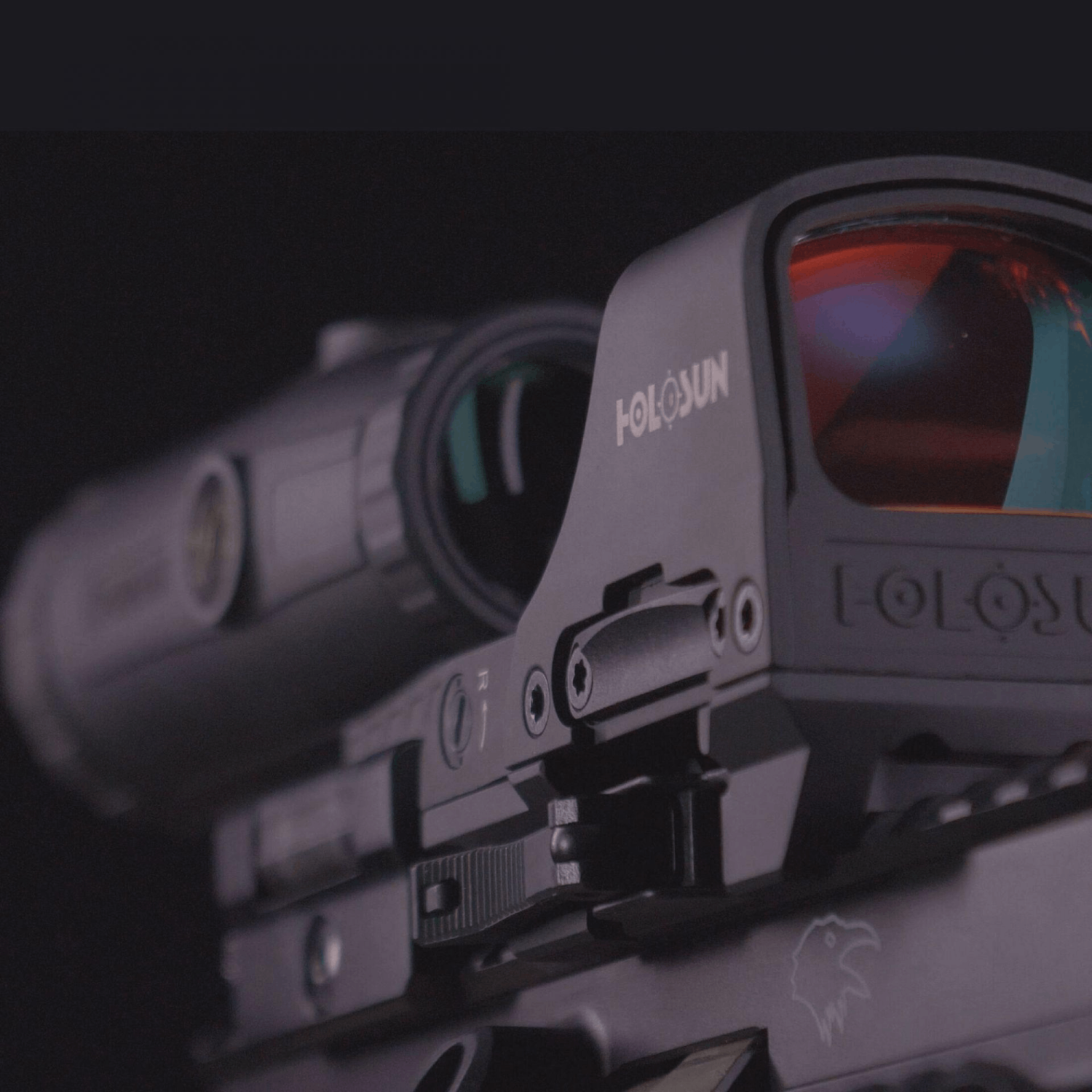

Jak działa kolimator po połączeniu z powiększalnikiem?

Powiększalnik montuje się za kolimatorem, w odległości od oka pozwalającej uzyskać pełny obraz, oraz na zgodnej wysokości osi optycznej. Najczęściej wykorzystuje się mechanizm odchylany na bok, określany po angielsku jako flip-to-side. Po ustawieniu powiększalnika na osi użytkownik patrzy przez jego okular, dlatego zaczynają obowiązywać ograniczenia związane z odległością oka i tolerancją jego położenia.

Najważniejszą praktyczną zaletą tego układu jest możliwość zmiany sposobu obserwacji bez wymiany celownika. Przy ćwiczeniach wymagających szerokiego obrazu można odchylić powiększalnik i korzystać z samego kolimatora. Gdy potrzebna jest lepsza widoczność szczegółów tarczy, powiększalnik wraca na oś.

Powiększalnika nie zeruje się jak drugiego celownika, ponieważ nie tworzy własnego znaku. Jego regulacje służą do ustawienia obrazu punktu lub siatki w dogodnym miejscu pola widzenia. Jest to centrowanie obrazu, a nie niezależna korekta miejsca trafienia.

Po zamontowaniu zestawu trzeba jednak kontrolnie sprawdzić go na strzelnicy. Należy upewnić się, że mechanizm blokuje się bez wyraźnych luzów, po wielokrotnym odchylaniu wraca do tej samej pozycji, a obraz nie jest przycięty przez niezgodną wysokość elementów.

Jak działa celownik pryzmatyczny ze stałym powiększeniem?

Celownik pryzmatyczny wykorzystuje układ optyczny z pryzmatem, który pozwala zamknąć stałe powiększenie w relatywnie krótkiej obudowie. Siatka jest wytrawiona na elemencie optycznym, a podświetlenie zwiększa jej widoczność na określonym tle. W modelach z taką siatką znak pozostaje widoczny również bez zasilania, choć nie jest wtedy podświetlony.

Regulacja dioptrii pozwala ustawić ostrość siatki odpowiednio do wzroku użytkownika. Przykładem współczesnej konstrukcji jest celownik pryzmatyczny Holosun MP3X-BDC 3x. W przypadku siatek typu BDC trzeba dodatkowo sprawdzić, dla jakiej balistyki, wysokości montażu i sposobu zerowania przygotowano podziałki.

Pryzmat wymaga ustawienia oka w określonym obszarze za okularem. Jeżeli pozycja głowy jest zbyt wysoka, niska lub przesunięta w bok, pełny obraz może zostać częściowo zaciemniony. Komfort zależy więc nie tylko od nominalnego powiększenia, ale również od odległości oka od okularu i tolerancji położenia oka w konkretnym modelu.

Stałe powiększenie 3x lub 4x nie jest również odpowiednikiem lunety ze zmiennym zakresem. Pryzmat może być lżejszy i prostszy, lecz nie pozwala płynnie dopasować przybliżenia do odległości lub charakteru ćwiczenia.

Kolimator 3x czy kolimator 4x - jaką różnicę widać w praktyce?

Nominalnie powiększenie 4x jest o około 33% większe od 3x. Nie oznacza to jednak, że użytkownik zobaczy o jedną trzecią więcej szczegółów albo uzyska proporcjonalnie lepszy wynik. Na czytelność obrazu wpływają również rozdzielczość optyki, kontrast, jakość powłok, ostrość brzegowa i warunki oświetleniowe.

Przy porównaniu urządzeń o podobnej konstrukcji wariant 4x zwykle pokazuje tarczę jako nieco większą, ale może jednocześnie obejmować węższy fragment otoczenia. Nie jest to reguła pozwalająca ocenić dowolny model 3x i dowolny model 4x. Pole widzenia trzeba sprawdzać w specyfikacji konkretnego urządzenia.

Większe powiększenie mocniej uwidacznia również ruch obrazu. Nie oznacza to, że urządzenie samo drga bardziej, lecz użytkownik wyraźniej widzi każdy ruch zestawu. Podczas strzelania z mniej stabilnej pozycji może to utrudniać spokojną ocenę położenia znaku.

Dobry model 3x z szerokim polem widzenia i dużą tolerancją położenia oka może być praktyczniejszy od przeciętnego modelu 4x. Z kolei dobrze zaprojektowany pryzmat 4x nie musi być niewygodny tylko dlatego, że oferuje większe przybliżenie.

Kiedy powiększenie 3x jest rozsądnym wyborem?

Powiększenie 3x warto rozważyć, gdy trening obejmuje tarcze ustawione na różnych odległościach, a użytkownik chce zachować rozsądny kompromis między widocznością szczegółów a orientacją w otoczeniu. Dotyczy to zarówno powiększalników, jak i celowników pryzmatycznych.

• Ćwiczenia łączą krótsze i średnie odległości.
• Ważne jest szybkie odnalezienie tarczy w polu widzenia.
• Użytkownik dopiero określa swoje preferencje dotyczące stałego powiększenia.
• Priorytetem jest możliwie lekka i zwarta konfiguracja.
• Dodatkowe przybliżenie ma wspomagać obserwację, a nie dominować nad ergonomią.

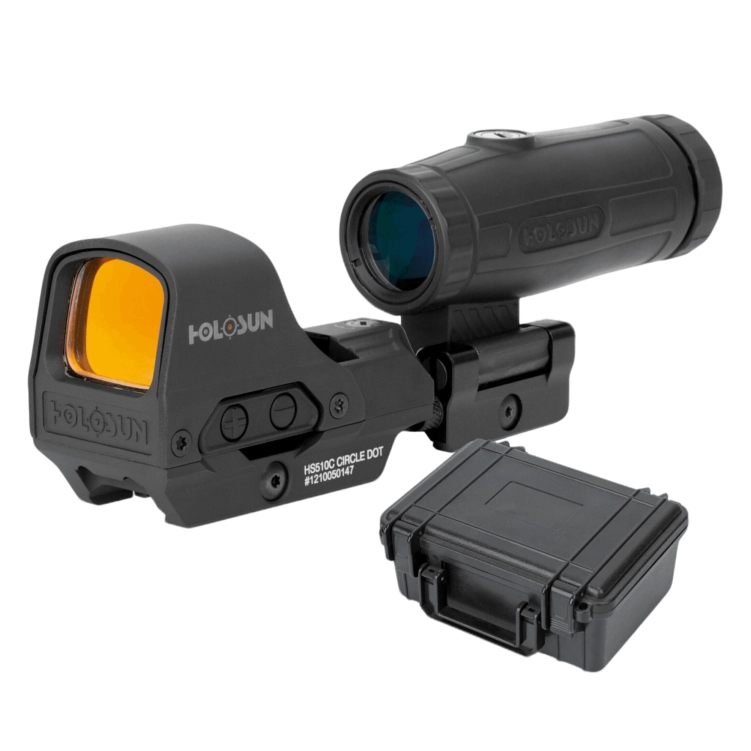

Przykładem kompletnej konfiguracji 1x/3x jest zestaw Holosun 510C z powiększalnikiem HM3X. Taki komplet pokazuje główną zaletę systemu modułowego, ale jego zakup ma sens przede wszystkim wtedy, gdy użytkownik rzeczywiście będzie korzystał z obu trybów.

Kiedy warto wybrać powiększenie 4x?

Powiększenie 4x można rozważyć, gdy większa część treningu odbywa się na średnich odległościach i ważniejsza jest czytelność drobniejszych elementów tarczy niż maksymalnie szerokie pole obserwacji. Dodatkowe przybliżenie może pomóc w ocenie szczegółów, ale nie zastąpi lunety obserwacyjnej przy małych przestrzelinach i większej odległości.

Przed dopłatą do 4x należy porównać pole widzenia, odległość oka od okularu i tolerancję położenia oka z interesującym modelem 3x. Warto też sprawdzić masę, długość obudowy oraz konstrukcję siatki. W kategorii celowników stałych przykładem rozwiązania 4x jest celownik pryzmatyczny Trijicon ACOG 4x32, jednak jest to produkt z innej klasy cenowej i konstrukcyjnej niż kompaktowe mikropryzmaty.

Do 4x warto dopłacić wtedy, gdy dodatkowe przybliżenie odpowiada realnemu scenariuszowi treningowemu, a nie tylko dlatego, że większa liczba wygląda lepiej w specyfikacji.

Jak pole widzenia, odległość oka od okularu i tolerancja położenia oka wpływają na wybór?

Pole widzenia opisuje, jak szeroki fragment otoczenia użytkownik widzi przez urządzenie. Może być podawane w stopniach albo jako szerokość obserwowanego obszaru na określonej odległości. Szersze pole ułatwia orientację, ale sama wartość nie mówi jeszcze nic o ostrości na krawędziach, kontraście ani łatwości uzyskania pełnego obrazu.

Odległość oka od okularu określa, w jakim położeniu widoczny jest pełny obraz. Tolerancja położenia oka opisuje natomiast zakres, w którym można przesuwać głowę bez wyraźnego zaciemnienia obrazu. Duża odległość oka od okularu nie musi automatycznie oznaczać dużej swobody jego ustawienia.

Spośród porównywanych konfiguracji największą swobodę położenia oka zapewnia zwykle sam kolimator bez powiększalnika ustawionego na osi. Po włączeniu powiększalnika lub podczas korzystania z celownika pryzmatycznego użytkownik musi bardziej powtarzalnie ustawiać głowę względem optyki.

Parametry katalogowe warto traktować jako pierwszy etap porównania. Ostateczną ocenę daje dopiero przymiarka, ponieważ budowa twarzy, ustawienie kolby, używana ochrona słuchu i korekcja wzroku wpływają na komfort obserwacji.

Czy powiększalnik zwiększa precyzję kolimatora?

Powiększalnik nie zmienia nominalnej wielkości kątowej punktu podawanej w MOA i nie poprawia mechanicznej dokładności kolimatora. W obserwowanym obrazie większe wydają się zarówno tarcza, jak i znak celowniczy, dlatego ich wzajemna proporcja pozostaje zbliżona.

Korzyścią jest łatwiejsze dostrzeżenie szczegółów i bardziej świadome ustawienie istniejącego znaku na wybranym fragmencie tarczy. Jednocześnie powiększalnik mocniej uwidacznia drgania, nadmierną jasność punktu oraz jego zniekształcenia wynikające z wzroku użytkownika.

Mniejszy punkt kątowy zasłania mniejszą część celu zarówno bez powiększenia, jak i przez powiększalnik. Nie należy jednak zakładać, że najmniejszy dostępny punkt zawsze będzie najwygodniejszy. Na jasnym tle lub w szybszych ćwiczeniach większy znak może być łatwiejszy do odnalezienia.

Jak astygmatyzm wpływa na wybór optyki?

Osoba z astygmatyzmem może widzieć punkt klasycznego kolimatora jako przecinek, rozbłysk, skupisko drobnych punktów albo nieregularną plamę. Efekt zależy od charakteru wady wzroku, używanej korekcji, jasności znaku, warunków oświetleniowych i konkretnego celownika.

Celownik pryzmatyczny często jest w takiej sytuacji czytelniejszy, ponieważ jego siatka jest wytrawiona na szkle i można wyostrzyć ją regulacją dioptrii. Nie stanowi to jednak gwarancji identycznego rezultatu dla każdej osoby.

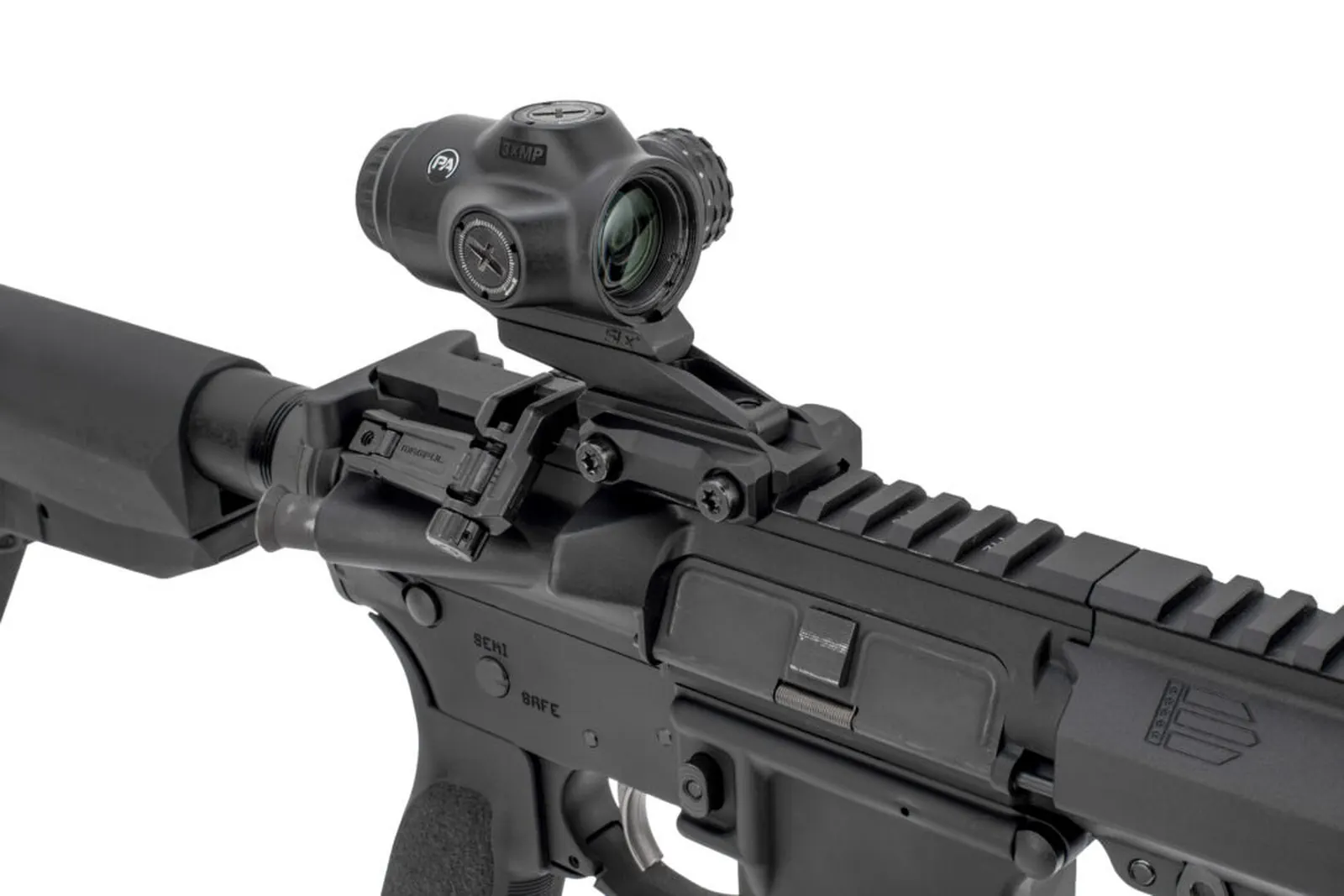

Przykładem konstrukcji 3x z wytrawioną siatką jest Primary Arms SLx 3x MicroPrism. Wybierając taki model, trzeba ocenić zarówno ostrość niepodświetlonej siatki, jak i jej czytelność po włączeniu podświetlenia.

Regulacja dioptrii występuje również w wielu powiększalnikach. Pomaga ustawić ostrość obrazu widzianego przez powiększalnik, ale nie naprawia zniekształcenia punktu, które powstaje już w kolimatorze i jest odbierane przez oko użytkownika.

Ile miejsca i masy wymaga zestaw z powiększalnikiem?

Kolimator i powiększalnik wymagają dwóch oddzielnych montaży oraz odpowiednio długiego odcinka szyny. Powiększalnik musi znajdować się w miejscu zapewniającym prawidłową odległość od oka, a jego mechanizm potrzebuje przestrzeni do odchylenia na bok.

Cały zestaw jest zwykle dłuższy i cięższy od pojedynczego mikropryzmatu. Znaczenie ma nie tylko masa podana przez producenta, ale również jej rozmieszczenie. Dodatkowy element w tylnej części szyny może zmienić wyważenie konfiguracji i zwiększać zmęczenie podczas dłuższego treningu.

Kompaktowy powiększalnik może ograniczyć długość i masę, ale nie zawsze zapewni równie tolerancyjne ustawienie oka jak większa konstrukcja. Nie jest to sztywna reguła, dlatego należy porównywać parametry i obraz konkretnych modeli.

Przy ocenie ceny warto zsumować koszt kolimatora, powiększalnika, obu montaży i ewentualnych dystansów. Samodzielny pryzmat może być prostszy i tańszy jako kompletny system, lecz nie zapewni szybkiego powrotu do obrazu bez powiększenia.

Jak sprawdzić kompatybilność kolimatora i powiększalnika?

Najważniejsza jest zgodna wysokość osi optycznej. Producenci stosują różne montaże i dystanse odpowiadające popularnym konfiguracjom określanym jako absolute co-witness oraz lower 1/3. Sama nazwa standardu nie wystarcza — trzeba porównać rzeczywistą wysokość obu urządzeń.

• Sprawdź wysokość osi optycznej kolimatora i powiększalnika.
• Upewnij się, że oba montaże pasują do używanej szyny.
• Zweryfikuj ilość miejsca potrzebnego na ustawienie prawidłowej odległości oka od okularu.
• Sprawdź kierunek odchylania oraz sposób blokowania mechanizmu.
• Oceń, czy obudowa, komora baterii i elementy sterujące nie kolidują ze sobą.
• Po montażu skontroluj pełny obraz i stabilność po wielokrotnym odchyleniu.

Nie każdy powiększalnik będzie równie wygodnie współpracował z każdym kolimatorem, nawet jeśli da się je fizycznie zamontować na tej samej szynie. Różnice w wysokości, wielkości okna, długości obudowy i położeniu elementów obsługowych mogą wpływać na ergonomię całego systemu.

Powiększalnik czy celownik pryzmatyczny – co wybrać?

Wybierz kolimator z powiększalnikiem, gdy rzeczywiście potrzebujesz przechodzić między szerokim obrazem 1x a przybliżeniem 3x lub 4x. Takie rozwiązanie ma sens w treningu obejmującym tarcze na wyraźnie różnych odległościach i wtedy, gdy akceptujesz większą masę oraz dwa montaże.

Wybierz celownik pryzmatyczny, gdy większość ćwiczeń odbywa się z powiększeniem, zależy Ci na jednym zwartym urządzeniu i chcesz korzystać z wytrawionej siatki. Pryzmat może być również lepszym punktem wyjścia dla osoby, która nie widzi ostro punktu kolimatora, ale nadal wymaga indywidualnej przymiarki.

W treningu łączącym krótsze i średnie odległości 3x często jest rozsądnym kompromisem. Wariant 4x warto wybrać, gdy dodatkowa czytelność szczegółów ma większe znaczenie niż szerokość obserwowanego obszaru. Ostateczną decyzję należy oprzeć na parametrach konkretnego modelu, nie na samej liczbie w nazwie.

Najczęstsze błędy przy wyborze optyki z powiększeniem

• Traktowanie każdego urządzenia 3x lub 4x jako klasycznego kolimatora.
• Wybieranie większego powiększenia bez porównania pola widzenia.
• Pomijanie odległości oka od okularu i tolerancji położenia oka.
• Zakładanie, że każdy powiększalnik pasuje wysokością do każdego kolimatora.
• Nieuwzględnianie masy dwóch urządzeń i dwóch montaży.
• Oczekiwanie, że powiększalnik poprawi rozmyty punkt wynikający z astygmatyzmu.
• Wybieranie siatki BDC bez sprawdzenia jej przeznaczenia i sposobu zerowania.
• Porównywanie cen samych urządzeń zamiast całych, gotowych konfiguracji.
• Zakup bez sprawdzenia wygody obsługi mechanizmu odchylania.

Najbardziej kosztownym błędem jest wybór na podstawie samego powiększenia. Konstrukcja optyczna, siatka, jakość obrazu, ergonomia montażu i dopasowanie do wzroku mogą mieć większe znaczenie niż różnica między 3x a 4x.

Najczęstsze pytania o kolimator z powiększeniem

Czy istnieje prawdziwy kolimator 3x lub 4x?

W języku handlowym określenia „kolimator 3x” i „kolimator 4x” bywają stosowane szeroko. Najczęściej chodzi jednak o kolimator z dodatkowym powiększalnikiem albo celownik pryzmatyczny ze stałym powiększeniem. Przed zakupem trzeba sprawdzić typ konstrukcji, a nie opierać się wyłącznie na nazwie.

Czy powiększalnik trzeba zerować osobno?

Nie, ponieważ powiększalnik nie ma własnego znaku celowniczego. Regulacje służą do ustawienia widocznego obrazu kolimatora w dogodnym miejscu pola widzenia. Po montażu należy jednak kontrolnie sprawdzić działanie całej konfiguracji.

Czy punkt 2 MOA staje się punktem 6 MOA przez powiększalnik 3x?

Nie w znaczeniu jego nominalnej wielkości kątowej względem celu. Powiększalnik powiększa widziany obraz tarczy i znak celowniczy jednocześnie, dlatego ich wzajemna proporcja pozostaje zbliżona. Punkt wygląda na większy dla oka, ale nie zmienia się mechaniczna charakterystyka kolimatora.

Czy celownik pryzmatyczny działa bez baterii?

Jeżeli ma siatkę fizycznie wytrawioną na elemencie optycznym, pozostaje ona widoczna bez zasilania. Bateria odpowiada wtedy za podświetlenie. Funkcję należy zawsze potwierdzić w specyfikacji konkretnego modelu.

Czy powiększenie 4x jest dużo większe od 3x?

Nominalnie jest większe o około jedną trzecią, ale praktyczna różnica zależy od jakości obrazu, pola widzenia i warunków użytkowania. Dobrze zaprojektowany model 3x może być wygodniejszy i bardziej użyteczny niż słabsza konstrukcja 4x.

Czy każdy kolimator współpracuje z każdym powiększalnikiem?

Nie zawsze w sposób wygodny i prawidłowy. Trzeba sprawdzić wysokość osi optycznej, miejsce na szynie, wielkość obudów, zakres regulacji powiększalnika oraz zgodność montaży. Sama możliwość zamocowania obu urządzeń nie gwarantuje pełnego i komfortowego obrazu.

Co będzie lepsze dla osoby z astygmatyzmem?

Często czytelniejszy jest celownik pryzmatyczny z wytrawioną siatką i regulacją dioptrii. Nie jest to jednak uniwersalna gwarancja. Najlepszą metodą pozostaje osobiste porównanie punktu kolimatora i siatki pryzmatu przy odpowiednio ustawionej jasności.

Kolimator z powiększeniem 3x czy 4x – podsumowanie

Określenie „kolimator z powiększeniem” należy najpierw doprecyzować. Kolimator z odchylanym powiększalnikiem umożliwia szybkie przejście między obrazem bez przybliżenia a obrazem powiększonym. Celownik pryzmatyczny 3x lub 4x jest natomiast jednym urządzeniem ze stałym przybliżeniem i wytrawioną siatką.

Powiększenie 3x jest rozsądnym punktem wyjścia, gdy użytkownik chce trenować na różnych odległościach i nie ma wyraźnej potrzeby większego przybliżenia. Wariant 4x warto rozważyć, gdy priorytetem jest czytelność drobniejszych szczegółów, a konkretny model nadal zapewnia odpowiednie pole widzenia i wystarczającą tolerancję położenia oka.

Przed zakupem porównaj nie tylko wartość powiększenia, ale również pole widzenia, odległość oka od okularu, tolerancję położenia oka, rodzaj siatki, masę całego systemu i kompatybilność montaży. W Beafoto możesz zestawić dostępne powiększalniki do kolimatorów z ofertą celowników pryzmatycznych i wybrać konfigurację dopasowaną do wzroku, ergonomii oraz rodzaju legalnego treningu sportowego.
