Termowizja z drona – jak działa i do czego można ją wykorzystać?

Termowizja z drona pozwala obserwować rozkład temperatury z powietrza i wykrywać obiekty, które w zwykłym obrazie mogą być trudne do zauważenia. Rozwiązanie sprawdza się między innymi podczas obserwacji zwierząt, przeszukiwania dużych obszarów, kontroli infrastruktury czy pracy w warunkach ograniczonego oświetlenia. W tym poradniku wyjaśniamy, jak działa kamera termowizyjna na dronie, od czego zależy skuteczność detekcji oraz na jakie parametry warto zwrócić uwagę przed wyborem sprzętu.

Najważniejsze jest zrozumienie, że kamera termowizyjna nie działa jak zwykły aparat z bardzo dobrym trybem nocnym. Rejestruje promieniowanie cieplne emitowane przez obiekty, dlatego potrafi pokazać kontrast między cieplejszym zwierzęciem, człowiekiem, fragmentem instalacji czy pojazdem a chłodniejszym otoczeniem. Skuteczność obserwacji zależy jednak nie tylko od samej kamery, ale również od pogody, wysokości lotu, wielkości celu oraz parametrów sensora.

Jak działa termowizja z drona?

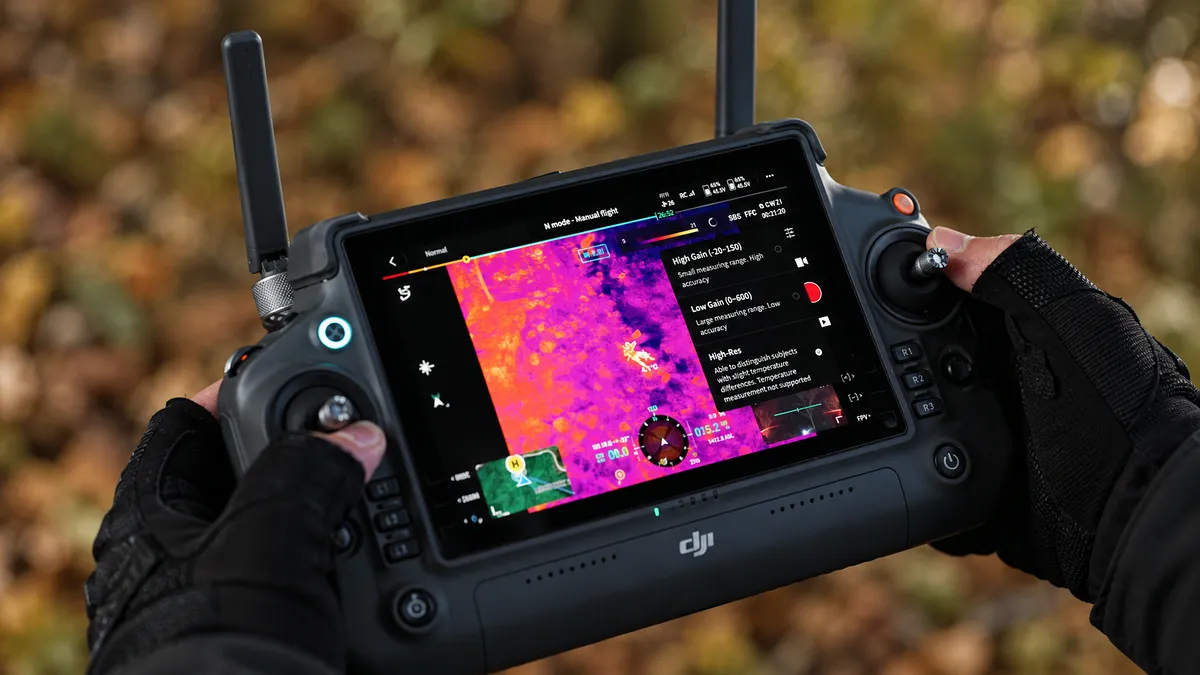

Kamera termowizyjna rejestruje promieniowanie podczerwone emitowane przez obiekty i zamienia różnice temperatur na obraz. Dzięki temu operator może zauważyć źródła ciepła niezależnie od tego, czy teren jest dobrze oświetlony światłem widzialnym. W praktyce największą zaletą połączenia termowizji z dronem jest możliwość szybkiego sprawdzenia dużego obszaru z góry, również tam, gdzie obserwacja z poziomu ziemi jest utrudniona.

Obraz termiczny nie pokazuje jednak szczegółów w taki sam sposób jak kamera optyczna. Na większym dystansie można najpierw zauważyć charakterystyczną plamę cieplną, ale dokładne określenie, co jest jej źródłem, może wymagać zmniejszenia odległości albo porównania obrazu termicznego ze zwykłym obrazem z kamery dziennej. Dlatego praktyczne znaczenie ma nie tylko sam zasięg wykrycia, lecz również możliwość rozpoznania obserwowanego obiektu.

Jeżeli interesuje Cię gotowy sprzęt do takich zastosowań, punktem wyjścia mogą być drony z kamerą termowizyjną. Przy wyborze warto jednak patrzeć szerzej niż tylko na obecność modułu termicznego.

Co kamera termowizyjna widzi z powietrza?

Z wysokości dron może wykrywać różnice temperatur między obiektami a otoczeniem. Ciepłe zwierzę na chłodniejszym polu, nagrzany element instalacji, fragment dachu tracący więcej energii niż jego otoczenie czy pracujące urządzenie mogą tworzyć na obrazie wyraźny kontrast termiczny. To właśnie różnica temperatur, a nie sama temperatura celu, w dużej mierze decyduje o czytelności obrazu.

Warto pamiętać, że kamera termowizyjna nie „widzi przez wszystko”. Gęste gałęzie, liście, dach, ściana czy szyba mogą całkowicie zasłonić obserwowany obiekt. Szczególnie w lesie możliwości detekcji zależą od tego, jak dużo odsłoniętej przestrzeni pozostaje między koronami i podszytem. Dron daje przewagę wynikającą z perspektywy, ale nie usuwa fizycznych ograniczeń termowizji.

Do czego można wykorzystać termowizję z drona?

Największą zaletą platformy latającej jest możliwość szybkiego objęcia obserwacją dużej powierzchni. Zamiast przemieszczać się po całym terenie pieszo, operator może analizować kolejne fragmenty obszaru z powietrza, zachowując bezpieczny dystans od trudno dostępnych miejsc. W zależności od wyposażenia i warunków termowizja lotnicza może być przydatna w kilku różnych scenariuszach.

• obserwacja zwierząt na polach, łąkach i otwartych terenach,
• lokalizowanie źródeł ciepła na dużych powierzchniach,
• inspekcja dachów, elewacji i instalacji,
• kontrola paneli fotowoltaicznych i wybranych elementów infrastruktury,
• przeszukiwanie trudno dostępnego terenu,
• obserwacja obszaru po zmroku lub przed świtem.

W każdym z tych zastosowań liczy się coś trochę innego. Przy obserwacji terenu znaczenie może mieć duże pole widzenia i szybkość lokalizowania źródeł ciepła, natomiast podczas bardziej szczegółowej inspekcji ważniejsza będzie zdolność do oceny drobnych różnic temperatur oraz odpowiednia szczegółowość obrazu.

Termowizja z drona do obserwacji zwierząt – kiedy jest skuteczna?

Zwierzę stałocieplne może tworzyć wyraźny kontrast względem chłodnego podłoża, dlatego termowizja dobrze sprawdza się szczególnie wieczorem, w nocy, o świcie oraz w chłodniejszych warunkach. Na otwartej łące lub polu obserwacja jest zwykle łatwiejsza niż w gęstym lesie, ponieważ korony drzew i roślinność mogą zasłaniać źródło ciepła.

Nie należy jednak zakładać, że każda jasna plama na obrazie oznacza zwierzę. Nagrzane kamienie, fragmenty ziemi, dachy, maszyny i inne obiekty również mogą emitować wyraźne promieniowanie cieplne. Dlatego skuteczna obserwacja wymaga interpretacji obrazu, uwzględnienia kształtu, sposobu poruszania się celu i jego otoczenia.

Jaki zasięg ma termowizja z drona?

Nie ma jednej wartości, którą można podać jako uniwersalny zasięg termowizji z drona. Inna odległość będzie wystarczająca do samego wykrycia źródła ciepła, inna do rozpoznania sylwetki, a jeszcze inna do szczegółowej oceny obiektu. Znaczenie mają między innymi rozdzielczość sensora, ogniskowa obiektywu, wielkość celu, różnica temperatur względem tła oraz warunki atmosferyczne.

W praktyce warto rozróżniać detekcję od identyfikacji. Kamera może pokazać niewielki, ciepły punkt z dużej odległości, ale nie musi dostarczać wystarczająco wielu szczegółów, aby jednoznacznie określić jego charakter. Dlatego deklarowany zasięg nie powinien być jedynym kryterium zakupu.

Jak wysokość lotu wpływa na obraz termowizyjny?

Im wyżej znajduje się dron, tym większy obszar można objąć jednym kadrem. Jednocześnie pojedynczy obiekt zajmuje na obrazie coraz mniej pikseli. To podstawowy kompromis w obserwacji z powietrza: duża wysokość ułatwia szybkie przeszukiwanie terenu, ale utrudnia ocenę szczegółów.

Dlatego praktycznym podejściem jest najpierw obserwacja szerszego obszaru, a następnie dokładniejsze sprawdzenie interesującego miejsca, oczywiście w granicach obowiązujących przepisów i zasad wykonywania lotów. Sama wysoka rozdzielczość termowizora nie zastąpi odpowiedniej odległości od celu.

Jakie znaczenie ma rozdzielczość sensora termowizyjnego?

Rozdzielczość sensora mówi, z ilu punktów pomiarowych powstaje obraz termiczny. Przy obserwacji z powietrza ma to szczególne znaczenie, ponieważ wraz ze wzrostem wysokości niewielki obiekt zajmuje coraz mniejszą część kadru. Sensor o większej liczbie pikseli może ułatwiać rozpoznawanie drobniejszych szczegółów lub prowadzenie obserwacji z większego dystansu.

Nie oznacza to jednak, że sama liczba pikseli przesądza o jakości całego systemu. Trzeba brać pod uwagę również obiektyw, parametry termiczne sensora, przetwarzanie obrazu, stabilizację oraz możliwość jednoczesnego korzystania z kamery dziennej. W profesjonalnym dronie liczy się cały zestaw, a nie pojedyncza wartość w specyfikacji.

Co oznacza NETD i dlaczego jest ważne?

NETD opisuje zdolność kamery do rozróżniania bardzo niewielkich różnic temperatur. W praktyce niższa wartość może ułatwiać pokazanie subtelnych zmian cieplnych, szczególnie wtedy, gdy obiekt i otoczenie mają zbliżoną temperaturę. Ma to znaczenie między innymi podczas obserwacji w trudniejszych warunkach oraz przy szczegółowych inspekcjach.

Nie warto jednak wybierać sprzętu wyłącznie na podstawie jednego parametru. Dla użytkownika ważniejszy będzie efekt całego systemu: czy obraz pozostaje czytelny, czy łatwo zlokalizować interesujący obiekt oraz czy kamera daje odpowiednią ilość informacji do konkretnego zastosowania.

Jak ogniskowa wpływa na obserwację z drona?

Obiektyw o szerszym polu widzenia ułatwia przeszukiwanie dużego obszaru, ponieważ w jednym kadrze widać większy fragment terenu. Węższe pole widzenia daje natomiast większą skalę obrazu obserwowanego celu i może być korzystniejsze przy pracy z większej odległości.

Dlatego przy wyborze kamery termowizyjnej do drona warto odpowiedzieć sobie na pytanie, czy priorytetem jest szybkie wykrywanie obiektów na dużej powierzchni, czy bardziej szczegółowa obserwacja wybranego miejsca. Nie istnieje jedna ogniskowa idealna do wszystkich zastosowań.

Czy kamera termowizyjna działa w całkowitej ciemności?

Tak, termowizja nie potrzebuje światła widzialnego do stworzenia obrazu. Kamera rejestruje promieniowanie cieplne, dlatego może działać również w nocy. To zasadnicza różnica między termowizją a zwykłą kamerą korzystającą ze światła zastanego lub dodatkowego oświetlenia.

Ciemność nie oznacza jednak automatycznie idealnych warunków. Liczy się przede wszystkim kontrast cieplny. Po gorącym dniu ziemia, dachy czy kamienie mogą długo oddawać nagromadzone ciepło, przez co obraz staje się bardziej złożony. Z kolei chłodny poranek często daje wyraźniejsze oddzielenie ciepłego obiektu od otoczenia.

Jak pogoda wpływa na termowizję z drona?

Warunki atmosferyczne wpływają zarówno na lot, jak i na jakość obserwacji termicznej. Silny wiatr może ograniczać stabilność i czas lotu, a intensywne opady są problemem niezależnie od zastosowanej kamery. Wilgotność, mgła oraz temperatura otoczenia mogą również zmniejszać kontrast i czytelność szczegółów.

Ważna jest także historia nagrzewania terenu. Powierzchnie wystawione przez wiele godzin na słońce zachowują ciepło inaczej niż zacieniona trawa lub las. Dlatego ta sama lokalizacja może wyglądać zupełnie inaczej na obrazie termicznym rano, w południe i kilka godzin po zachodzie słońca.

Czy termowizja z drona widzi przez drzewa i roślinność?

To jeden z najczęstszych mitów dotyczących tej technologii. Kamera termowizyjna nie pozwala swobodnie obserwować obiektów znajdujących się za nieprzezroczystymi przeszkodami. Jeżeli zwierzę jest całkowicie zasłonięte przez gęste gałęzie i liście, kamera nie pokaże go tak, jakby roślinności nie było.

Przewaga drona wynika natomiast z możliwości zmiany perspektywy. Z góry łatwiej zajrzeć w prześwity między koronami drzew, obserwować polany, dukty, skraje lasu i inne otwarte fragmenty terenu. Właśnie dlatego termowizja z powietrza może być znacznie skuteczniejsza od obserwacji prowadzonej wyłącznie z jednego miejsca na ziemi.

Czy każdy dron można wyposażyć w kamerę termowizyjną?

Nie. Małe drony konsumenckie nie zawsze umożliwiają bezpieczny montaż dodatkowego modułu, a nawet jeśli fizycznie da się go zamocować, pozostają kwestie zasilania, transmisji obrazu, masy, wyważenia i integracji z systemem sterowania. W praktyce znacznie wygodniejszym rozwiązaniem jest platforma zaprojektowana do współpracy z kamerą termowizyjną albo posiadająca taki moduł fabrycznie.

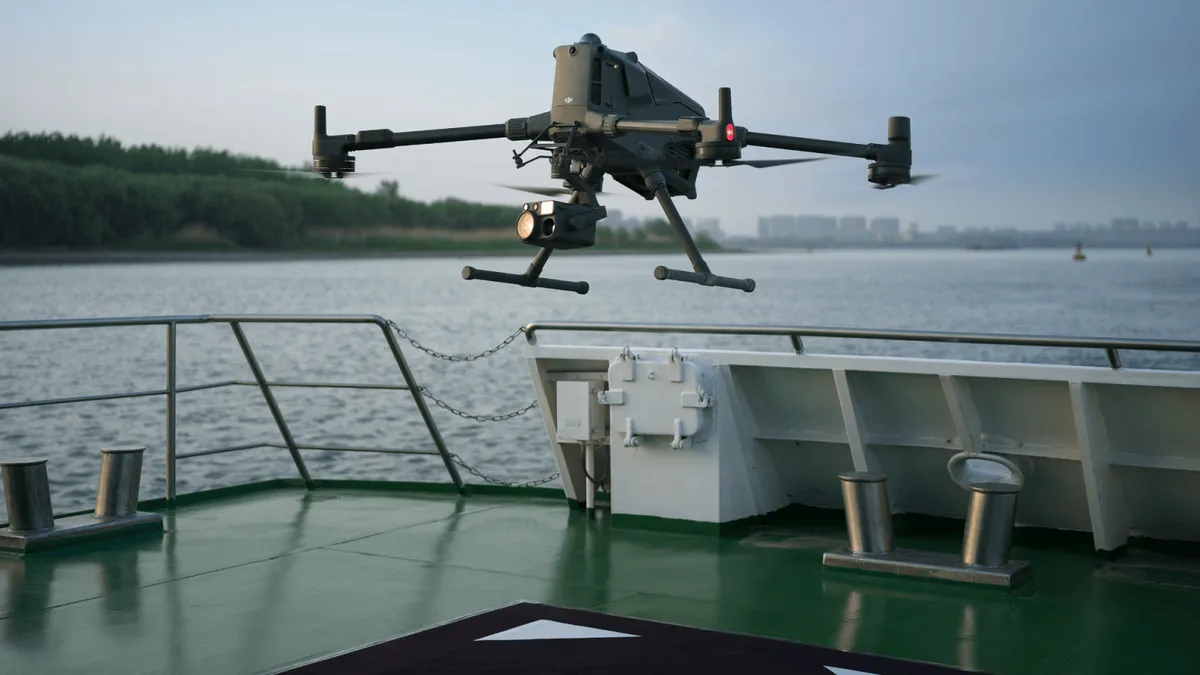

Przykładem rozbudowanej platformy z funkcjami przeznaczonymi do obserwacji i inspekcji jest DJI Matrice 4T. W przypadku tego typu urządzeń zaletą jest integracja kamer, transmisji obrazu, stabilizacji i oprogramowania w jednym systemie.

Na co zwrócić uwagę przy wyborze drona z termowizją?

Przed zakupem najlepiej zacząć od określenia zastosowania. Innego sprzętu może potrzebować osoba obserwująca duże otwarte tereny, a innego użytkownik wykonujący szczegółowe inspekcje techniczne. Sama informacja, że dron posiada termowizję, mówi zbyt mało, aby ocenić jego przydatność.

• Rozdzielczość sensora termicznego wpływa na ilość szczegółów obrazu.
• NETD określa zdolność rozróżniania niewielkich różnic temperatur.
• Pole widzenia i ogniskowa decydują o kompromisie między szerokością obserwacji a skalą celu.
• Kamera dzienna pomaga zweryfikować obiekt wykryty w termowizji.
• Stabilizacja ma znaczenie podczas obserwacji z większym powiększeniem.
• Czas lotu wpływa na powierzchnię, którą można sprawdzić podczas jednej misji.
• Transmisja obrazu jest istotna przy pracy na większym obszarze.
• Odporność platformy powinna odpowiadać warunkom, w których dron będzie faktycznie używany.

Kiedy warto dopłacić do bardziej zaawansowanego systemu?

Dopłata ma sens wtedy, gdy termowizja jest jednym z podstawowych narzędzi pracy, a nie funkcją używaną sporadycznie. Lepsza szczegółowość obrazu, sprawniejsza stabilizacja, rozbudowana kamera dzienna czy bardziej dopracowana transmisja mogą znacząco wpływać na tempo i komfort obserwacji dużego terenu.

Jeśli natomiast sprzęt ma służyć przede wszystkim do nauki, sporadycznej obserwacji lub prostych zadań na niewielkim obszarze, najbardziej rozbudowana platforma może być niepotrzebnym wydatkiem. Dobry wybór powinien wynikać z wymaganej jakości informacji, a nie z samej liczby funkcji.

Jakie są najważniejsze ograniczenia termowizji z powietrza?

Termowizja bardzo dobrze wykrywa kontrast cieplny, ale nie zastępuje zwykłej kamery ani bezpośredniej obserwacji. Obiekt może być widoczny termicznie, ale nadal trudny do jednoznacznej identyfikacji. Roślinność, zabudowania i inne przeszkody ograniczają widoczność, a warunki atmosferyczne mogą obniżać jakość obrazu.

Do tego dochodzą ograniczenia samej platformy latającej: czas pracy na jednym akumulatorze, wiatr, opady, temperatura, zasięg łączności oraz przepisy określające zasady wykonywania lotów. Dlatego przed wykorzystaniem drona trzeba uwzględnić zarówno możliwości kamery, jak i bezpieczne oraz zgodne z prawem wykonywanie operacji.

Najczęstsze pytania o termowizję z drona

Czy dron z termowizją może znaleźć zwierzę w nocy?

Może ułatwić wykrycie zwierzęcia, szczególnie jeśli znajduje się ono na otwartym terenie i ma temperaturę wyraźnie różniącą się od tła. Gęsta roślinność, przeszkody oraz niewielki kontrast termiczny mogą jednak znacząco utrudnić obserwację.

Czy termowizja działa lepiej nocą niż w dzień?

Nie zawsze. Termowizja działa zarówno w dzień, jak i w nocy, ale skuteczność zależy od różnicy temperatur między celem a otoczeniem. W wielu zastosowaniach korzystne warunki występują wieczorem, nocą lub o świcie, kiedy podłoże jest chłodniejsze i łatwiej odróżnić ciepłe obiekty.

Czy kamera termowizyjna pokaże obiekt za szybą?

Typowa kamera termowizyjna nie obserwuje przez zwykłą szybę tak jak kamera światła widzialnego. Szkło może odbijać promieniowanie cieplne i zasłaniać obiekt znajdujący się po drugiej stronie, dlatego pomiary i obserwacje przez okno mogą prowadzić do błędnych wniosków.

Czy większa rozdzielczość zawsze oznacza większy zasięg?

Większa rozdzielczość może ułatwić obserwację mniejszych obiektów lub pracę z większego dystansu, ale nie działa w oderwaniu od pozostałych parametrów. O efekcie decydują również obiektyw, warunki pogodowe, wielkość celu, kontrast cieplny i sposób przetwarzania obrazu.

Termowizja z drona – czy warto?

Termowizja z drona ma największy sens wtedy, gdy trzeba szybko obserwować duży obszar, lokalizować źródła ciepła albo pracować w warunkach, w których zwykły obraz dostarcza zbyt mało informacji. Połączenie perspektywy lotniczej z kamerą termiczną może znacząco skrócić czas przeszukiwania terenu i ułatwić odnalezienie miejsc wymagających dokładniejszej kontroli.

Nie jest to jednak technologia pozbawiona ograniczeń. Najlepsze efekty daje wtedy, gdy parametry kamery, możliwości platformy i sposób prowadzenia obserwacji są dobrane do konkretnego zadania. Jeśli rozważasz taki sprzęt, warto zacząć od określenia typowego dystansu, wielkości obserwowanych obiektów, rodzaju terenu i warunków, w których dron będzie najczęściej używany.

Przed wyborem konkretnego rozwiązania porównaj przede wszystkim jakość obrazu termicznego, kamerę dzienną, pole widzenia, czas lotu i możliwości całej platformy. Dobrze dobrany dron z termowizją powinien odpowiadać realnemu zastosowaniu, a nie tylko dobrze wyglądać w tabeli parametrów.
