Jak działa noktowizor? Co wpływa na jakość obrazu po zmroku

Jak działa noktowizor i dlaczego dwa urządzenia używane w tej samej ciemności mogą pokazywać zupełnie inny obraz? O jakości obserwacji decyduje nie jeden parametr, lecz cały tor obrazowania: optyka, przetwornik lub sensor, elektronika, wyświetlacz oraz ilość dostępnego światła. Zrozumienie tych elementów pozwala rozsądniej oceniać specyfikację i nie przepłacać za parametry, które w konkretnym zastosowaniu niewiele zmienią.

Ten poradnik jest przeznaczony dla osób obserwujących przyrodę, teren lub otoczenie po zmroku. Wyjaśniamy, skąd bierze się obraz w urządzeniu noktowizyjnym, czym różnią się konstrukcje analogowe i cyfrowe oraz które cechy faktycznie wpływają na szczegółowość, jasność i komfort obserwacji.

Skąd noktowizor bierze obraz w ciemności?

Noktowizja nie oznacza obserwacji bez jakiegokolwiek źródła energii docierającej do urządzenia. Klasyczne konstrukcje wzmacniają bardzo niewielką ilość dostępnego światła, na przykład pochodzącego od księżyca, gwiazd lub odległego oświetlenia. Urządzenia cyfrowe mogą dodatkowo korzystać z promieniowania podczerwonego emitowanego przez iluminator.

W uproszczeniu obiektyw zbiera światło ze sceny, a następnie urządzenie przekształca je w obraz możliwy do zobaczenia przez użytkownika. To, co dzieje się pomiędzy obiektywem a okiem obserwatora, zależy już od zastosowanej technologii. Właśnie dlatego określenie „noktowizor” obejmuje urządzenia, których sposób działania i charakter obrazu mogą być bardzo różne.

Noktowizja analogowa i cyfrowa — dwa różne sposoby tworzenia obrazu

W urządzeniu analogowym podstawowym elementem jest przetwornik obrazu. Światło docierające przez obiektyw jest zamieniane na elektrony, wzmacniane, a następnie ponownie przekształcane w widzialny obraz. W wielu nowocześniejszych przetwornikach proces wzmacniania wykorzystuje między innymi płytkę mikrokanalikową. Użytkownik otrzymuje obraz w czasie rzeczywistym, bez typowego dla elektroniki cyfrowej etapu rejestracji przez sensor i wyświetlania na ekranie.

W noktowizji cyfrowej tor jest bardziej zbliżony do kamery. Obiektyw kieruje światło na sensor, elektronika przetwarza sygnał, a gotowy obraz pojawia się na wyświetlaczu. Pozwala to stosować dodatkowe funkcje elektroniczne, ale oznacza też, że na efekt końcowy wpływają jednocześnie sensor, algorytmy przetwarzania oraz jakość samego ekranu. Przeglądając sprzęt noktowizyjny do obserwacji po zmroku, warto więc najpierw ustalić, z jaką technologią mamy do czynienia, a dopiero później porównywać liczby w specyfikacji.

Nie ma jednej technologii najlepszej w każdym zastosowaniu. Rozwiązania analogowe są cenione między innymi za bezpośredni charakter obrazu, natomiast urządzenia cyfrowe mogą oferować funkcje niedostępne w klasycznym torze optycznym. O wyborze powinny decydować warunki obserwacji, oczekiwany poziom szczegółowości, sposób użytkowania oraz budżet.

Obiektyw ma większe znaczenie, niż sugeruje sama elektronika

Nawet dobry przetwornik lub sensor nie stworzy wysokiej jakości obrazu, jeśli dostanie zbyt mało użytecznego światła. Dlatego warto zwracać uwagę nie tylko na elektronikę, ale też na obiektyw. Znaczenie mają między innymi jego średnica, ogniskowa, transmisja światła i jasność układu optycznego.

Jaśniejszy obiektyw może przekazać do dalszego toru więcej światła, co jest szczególnie ważne w bardzo słabych warunkach oświetleniowych. Nie oznacza to jednak, że większy obiektyw automatycznie oznacza lepsze urządzenie. Większa optyka może zwiększać masę i gabaryty, a przy obserwacji z ręki ergonomia często okazuje się równie istotna jak sam parametr optyczny.

W praktyce warto oceniać cały układ, a nie pojedynczą liczbę. Dobry sensor połączony ze słabą optyką może dać mniej użyteczny obraz niż pozornie skromniejsza elektronika współpracująca z dobrze zaprojektowanym obiektywem.

Rozdzielczość sensora to tylko część jakości obrazu

W noktowizji cyfrowej rozdzielczość sensora określa ilość informacji, którą układ może zarejestrować. Wyższa wartość potencjalnie pozwala zachować więcej drobnych szczegółów, ale sama liczba pikseli nie mówi jeszcze, jak obraz będzie wyglądał nocą. Znaczenie ma również czułość sensora przy małej ilości światła, poziom szumu oraz sposób, w jaki elektronika przetwarza sygnał.

Trzeba też odróżnić rozdzielczość sensora od rozdzielczości wyświetlacza. Bardzo szczegółowy sensor nie pokaże pełni swoich możliwości na słabym ekranie. Z drugiej strony wysoka rozdzielczość ekranu nie naprawi obrazu, który został zarejestrowany przez sensor z niewielką ilością użytecznych informacji.

Dlatego dwa urządzenia o podobnej deklarowanej rozdzielczości mogą zachowywać się inaczej. Ostateczny rezultat jest sumą jakości optyki, sensora, elektroniki, redukcji szumu, wyświetlacza oraz warunków, w których prowadzona jest obserwacja.

Co zmienia iluminator podczerwieni?

W wielu urządzeniach cyfrowych bardzo istotną rolę pełni iluminator IR. Jego zadaniem jest doświetlenie obserwowanej sceny promieniowaniem podczerwonym, które może zostać zarejestrowane przez sensor. Pozwala to uzyskać użyteczny obraz nawet wtedy, gdy naturalnego światła jest bardzo mało.

Nie należy jednak traktować mocniejszego doświetlenia jako rozwiązania każdego problemu. W gęstym lesie część promieniowania może odbijać się od bliskich gałęzi, liści czy wysokiej trawy, przez co pierwszy plan staje się bardzo jasny, a dalszy słabiej czytelny. Podobny problem może pojawić się podczas obserwacji przez szybę lub w pobliżu innych powierzchni silnie odbijających promieniowanie.

Znaczenie ma więc nie tylko maksymalna moc iluminatora, ale również możliwość jej regulacji i dopasowania do dystansu. Przy bliskiej obserwacji zbyt intensywne doświetlenie może pogarszać czytelność zamiast ją poprawiać.

Powiększenie i pole widzenia trzeba rozpatrywać razem

Powiększenie pomaga zobaczyć więcej detali na dalszym planie, ale zwykle odbywa się to kosztem pola widzenia. Przy dużym powiększeniu obserwator obejmuje wzrokiem mniejszy fragment terenu, przez co trudniej szybko odnaleźć obiekt i śledzić jego przemieszczanie.

Szerokie pole widzenia jest szczególnie wygodne podczas obserwacji z ręki, w lesie oraz na niewielkich i średnich dystansach. Większe powiększenie zaczyna mieć większą wartość wtedy, gdy obserwacja dotyczy konkretnych punktów położonych dalej i użytkownik nie musi stale przeszukiwać szerokiego obszaru.

Trzeba również rozróżnić powiększenie optyczne od cyfrowego. Powiększenie optyczne wynika z konstrukcji obiektywu. Cyfrowe polega natomiast na powiększaniu fragmentu zarejestrowanego obrazu, dlatego wraz ze wzrostem wartości może uwidaczniać ograniczenia sensora i zmniejszać ilość rzeczywistych szczegółów.

Dlaczego deklarowany zasięg nie mówi, co faktycznie zobaczysz?

Zasięg jest jednym z najłatwiejszych parametrów do porównania, ale również jednym z najczęściej interpretowanych zbyt dosłownie. Sam fakt zauważenia obiektu na określonym dystansie nie oznacza jeszcze, że będzie można rozpoznać jego szczegóły.

W praktyce warto oddzielić wykrycie obecności obiektu od jego wygodnej obserwacji i rozpoznania szczegółów. Wpływają na to warunki oświetleniowe, kontrast, wielkość obserwowanego obiektu, jakość optyki, ustawienie ostrości, stabilność urządzenia oraz możliwości samego toru obrazowania. Dlatego maksymalny zasięg podawany w specyfikacji nie powinien być jedynym kryterium zakupu.

Ustawienie ostrości i ergonomia również wpływają na odbiór obrazu

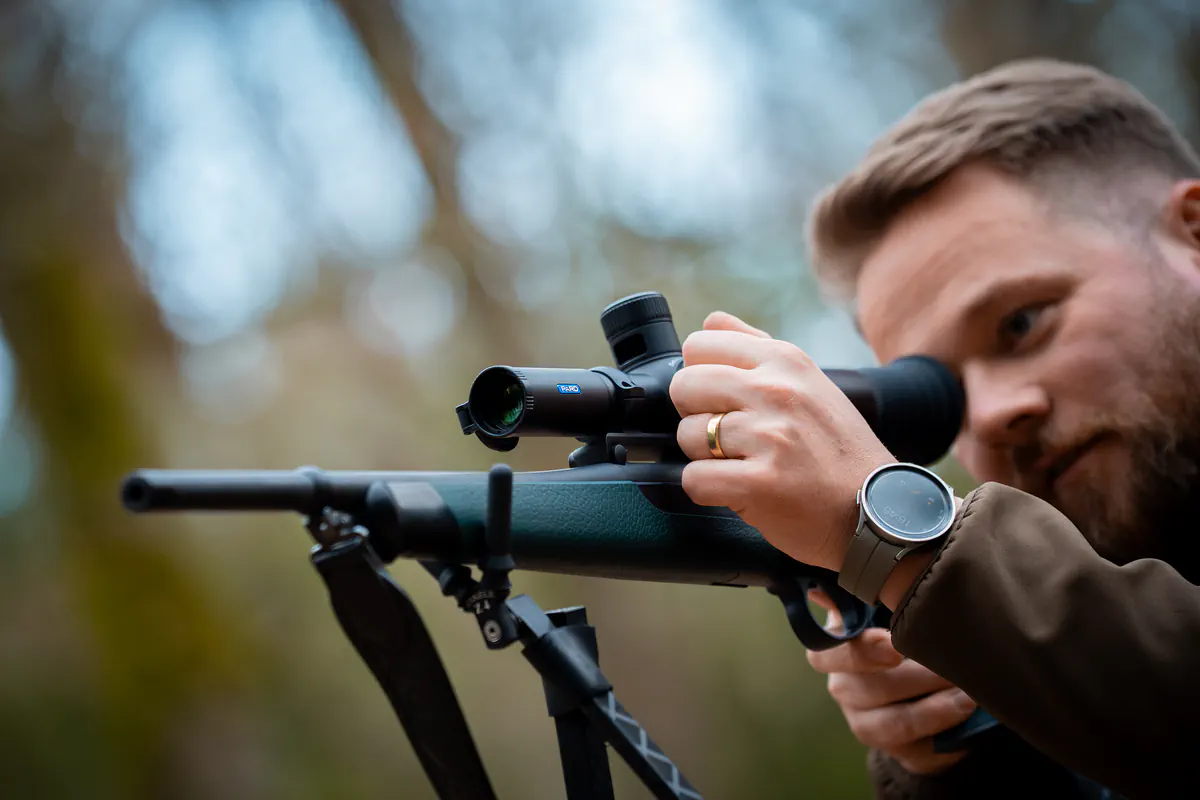

Nawet bardzo dobry układ optyczny może sprawiać wrażenie słabego, jeśli nie zostanie prawidłowo ustawiona ostrość. W zależności od konstrukcji użytkownik może regulować ostrość obiektywu dla obserwowanego dystansu oraz korekcję okularu dla własnego wzroku. Warto poświęcić chwilę na poprawną regulację zamiast od razu zwiększać cyfrowe wyostrzanie lub moc podczerwieni.

Przy dłuższych obserwacjach znaczenie mają również masa urządzenia, rozmieszczenie przycisków, możliwość obsługi w rękawicach, sposób zasilania oraz czas potrzebny na zmianę ustawień. Parametr, którego praktycznie nie da się wygodnie regulować w ciemności, może mieć mniejszą wartość niż nieco skromniejsza funkcja dostępna bez odrywania wzroku od obserwacji.

Kiedy droższy sprzęt rzeczywiście ma sens?

Dopłata ma największy sens wtedy, gdy użytkownik regularnie obserwuje w bardzo słabym świetle, potrzebuje większej ilości detali na dalszym planie albo korzysta ze sprzętu przez dłuższy czas. W takich warunkach łatwiej zauważyć przewagę lepszej optyki, czulszego toru obrazowania, czytelniejszego ekranu i bardziej dopracowanej ergonomii.

Do okazjonalnej obserwacji na niewielkim dystansie nie zawsze potrzebny jest najbardziej rozbudowany model. Sprzęt warto dobierać do najczęstszych warunków użytkowania, a nie do najbardziej imponującej wartości w specyfikacji. Jeśli urządzenie większość czasu będzie używane na kilkudziesięciu metrach, możliwości projektowane głównie z myślą o znacznie większych dystansach mogą pozostać niewykorzystane.

Najczęstsze pytania o działanie noktowizji

Czy noktowizor działa w całkowitej ciemności?

To zależy od technologii i wyposażenia urządzenia. Konstrukcje wykorzystujące wyłącznie światło zastane potrzebują choć niewielkiej jego ilości. Urządzenia cyfrowe współpracujące z iluminatorem podczerwieni mogą natomiast tworzyć obraz również wtedy, gdy światła widzialnego jest bardzo mało.

Czy większa rozdzielczość zawsze oznacza lepszy obraz?

Nie. Rozdzielczość jest ważna, ale musi iść w parze z odpowiednią optyką, czułością sensora lub jakością przetwornika, elektroniką oraz wyświetlaczem. Szczególnie przy bardzo małej ilości światła czystość sygnału może mieć większe znaczenie niż sama liczba pikseli podana w tabeli.

Czy większe powiększenie jest lepsze do obserwacji nocnej?

Nie w każdym przypadku. Większe powiększenie może ułatwiać obserwację detali z dystansu, ale zawęża pole widzenia i utrudnia szybkie przeszukiwanie terenu. Do obserwacji w lesie lub z ręki często praktyczniejsze okazuje się umiarkowane powiększenie i szerszy obraz.

Podsumowanie: jakość obrazu to efekt całego toru optycznego

Odpowiedź na pytanie, jak działa noktowizor, prowadzi do ważnego wniosku zakupowego: nie należy oceniać urządzenia przez jeden parametr. Obiektyw, ilość dostępnego światła, przetwornik lub sensor, elektronika, ekran, iluminator IR, powiększenie i pole widzenia tworzą jeden system. Dopiero ich współpraca decyduje o tym, ile szczegółów zobaczysz i jak wygodna będzie obserwacja.

Jeśli zależy Ci przede wszystkim na obserwacji z powiększeniem i chcesz porównać konstrukcje przygotowane do takiego zastosowania, dobrym kolejnym krokiem będzie przejrzenie urządzeń do nocnej obserwacji z powiększeniem. Zamiast zaczynać od największego deklarowanego zasięgu, porównaj przede wszystkim optykę, sposób tworzenia obrazu, pole widzenia, ergonomię i warunki, w których sprzęt będzie faktycznie używany.
