Jak działa technologia holograficzna w celownikach? Budowa i zasada działania

Jak działa celownik holograficzny i dlaczego jego znak celowniczy powstaje inaczej niż punkt w klasycznym kolimatorze? Kluczowa różnica tkwi w sposobie generowania obrazu: zamiast prostej diody LED i odbicia światła od odpowiednio ukształtowanej soczewki wykorzystuje się laser oraz zapisany w układzie optycznym hologram znaku. W tym artykule wyjaśniamy tę zasadę bez wchodzenia w wybór konkretnych modeli czy zastosowania ofensywne.

Warto zrozumieć tę konstrukcję szczególnie wtedy, gdy zastanawiasz się, skąd bierze się charakterystyczny wygląd siatki, dlaczego holograf zwykle zużywa więcej energii niż prosty celownik refleksyjny oraz co naprawdę oznaczają stwierdzenia o paralaksie, powiększalnikach i pracy po częściowym zasłonięciu okna.

Czym jest technologia holograficzna w optyce celowniczej?

Celownik holograficzny należy do optyki bezpowiększeniowej, ale jego zasada działania różni się od popularnego celownika typu red dot. W uproszczeniu laser oświetla zapis holograficzny zawierający wzór znaku celowniczego, a układ optyczny rekonstruuje jego wirtualny obraz widoczny dla oka użytkownika przez okno celownika.

Nie oznacza to, że na powierzchni szyby znajduje się zwykły nadruk kropki lub pierścienia. Hologram zawiera informację optyczną potrzebną do odtworzenia wzoru po oświetleniu odpowiednim światłem. Jeśli chcesz zobaczyć także inne rozwiązania z tej grupy optyki, możesz przejść do kategorii kolimatory i celowniki, gdzie znajdziesz zarówno konstrukcje refleksyjne, jak i inne typy celowników bezpowiększeniowych.

To właśnie sposób wytwarzania obrazu jest najważniejszą techniczną różnicą między holografem a klasycznym celownikiem refleksyjnym. Z punktu widzenia użytkownika oba urządzenia mogą wyglądać podobnie i służyć do obserwacji znaku na tle celu, ale wewnątrz realizują to zadanie inną metodą.

Jeśli chcesz uzupełnić techniczne wyjaśnienie materiałem wizualnym, warto obejrzeć także materiał wideo o technologii holograficznej w celownikach. Animacja i prezentacja układu optycznego pomagają lepiej zrozumieć, w jaki sposób powstaje znak widoczny dla użytkownika.

Jak powstaje znak celowniczy w celowniku holograficznym?

Proces można uprościć do kilku etapów. Źródłem światła jest dioda laserowa. Jej światło przechodzi przez wewnętrzny układ optyczny i dociera do elementu zawierającego zapis holograficzny znaku. Po jego oświetleniu rekonstruowany jest wirtualny obraz siatki lub punktu, który użytkownik widzi przez okno.

1. Dioda laserowa wytwarza światło o właściwościach potrzebnych do odtworzenia hologramu.
2. Układ optyczny kieruje i odpowiednio formuje wiązkę wewnątrz urządzenia.
3. Światło oświetla zapis holograficzny zawierający informację o wzorze znaku.
4. Hologram rekonstruuje wirtualny obraz siatki.
5. Oko użytkownika odbiera znak jako nałożony optycznie na obserwowaną scenę.

Laser nie działa tutaj jak zewnętrzny wskaźnik laserowy i nie rysuje punktu na obserwowanym obiekcie. Jego zadaniem jest oświetlenie wewnętrznego elementu holograficznego. Znak istnieje jako obraz w układzie optycznym, dlatego osoba stojąca przy obserwowanym obiekcie nie widzi na nim czerwonego punktu generowanego przez celownik.

Dlaczego znak wydaje się znajdować przed użytkownikiem?

Patrząc przez celownik, nie odbieramy znaku jako plamki namalowanej bezpośrednio na szybie. Układ holograficzny tworzy wirtualny obraz znaku umieszczony optycznie w określonej odległości. Dzięki temu wzrok może koncentrować się na obserwowanej scenie, a znak jest postrzegany jako nałożony na nią.

To ważne również przy ocenie ostrości. Próba skupienia wzroku na samym oknie urządzenia może sprawić, że struktura znaku będzie wyglądała mniej naturalnie. W praktyce użytkownik powinien przede wszystkim obserwować scenę znajdującą się dalej, zamiast analizować powierzchnię szyby z bardzo małej odległości.

Charakterystyczny pierścień holograficzny może też wyglądać bardziej ziarnisto niż idealnie gładka grafika wyświetlana na ekranie telefonu. Sam taki wygląd nie musi oznaczać uszkodzenia urządzenia. Duże znaczenie mają ustawiona jasność, sposób skupienia wzroku oraz indywidualna korekcja wzroku.

Co dzieje się po zasłonięciu lub uszkodzeniu części okna?

Jedną z ciekawszych cech holografii jest to, że informacja o całym obrazie nie musi być przypisana wyłącznie do jednego małego punktu materiału holograficznego. Z tego powodu częściowe zasłonięcie powierzchni może nadal pozwalać na zobaczenie całego znaku, choć jego jasność, kontrast lub użyteczny obszar obserwacji mogą się pogorszyć.

Nie należy jednak interpretować tego jako zasady, że każdy poważnie uszkodzony celownik holograficzny będzie nadal działał prawidłowo. Pęknięcie okna może naruszyć elementy optyczne, zmienić przebieg światła albo być oznaką silnego uderzenia oddziałującego również na mechanikę urządzenia. Po uszkodzeniu nie powinno się zakładać, że zachowana została wcześniejsza kalibracja.

Podobnie wygląda sytuacja z zabrudzeniem. Niewielkie lokalne zasłonięcie okna nie musi od razu powodować zniknięcia znaku, ale duża ilość błota, wody, pyłu czy innych zanieczyszczeń może ograniczyć transmisję światła i czytelność całego obrazu.

Celownik holograficzny a kolimator – czym różni się sposób działania?

Najprostsze porównanie dotyczy źródła i drogi światła. Typowy celownik typu red dot wykorzystuje diodę LED. Jej światło pada na specjalnie ukształtowany i pokryty odpowiednimi powłokami element optyczny, który odbija je w kierunku oka użytkownika. W efekcie widoczny jest świecący punkt.

W konstrukcji holograficznej podstawą jest natomiast laser oraz zapis holograficzny znaku. Laser oświetla hologram, który rekonstruuje zaprojektowany wcześniej wzór. Technologia nie ogranicza się więc do prostego odbicia obrazu źródła światła od soczewki.

• Klasyczny red dot: dioda LED, odpowiednio ukształtowana optyka i odbity obraz punktu.
• Holograf: dioda laserowa, układ optyczny i holograficznie zapisany wzór znaku.
• Red dot jest zwykle prostszy konstrukcyjnie i bardziej energooszczędny.
• Holograf pozwala wygodnie tworzyć bardziej złożone wzory znaków celowniczych.

Nie oznacza to automatycznie, że jedna technologia jest pod każdym względem lepsza. To dwie różne metody osiągnięcia podobnego efektu użytkowego. W praktyce znaczenie mają również jakość optyki, elektroniki, mechaniki, jasność znaku, wymiary urządzenia i czas pracy na baterii.

Jak konstrukcja holograficzna wpływa na obserwację?

Optyka tego typu jest projektowana tak, aby znak można było obserwować bez konieczności ustawiania oka w bardzo precyzyjnie określonej odległości od okna. Nie działa tu mechanizm podobny do lunety o wymaganej odległości źrenicy wyjściowej. Ułatwia to swobodną obserwację i korzystanie z naturalnego widzenia obuocznego w zastosowaniach sportowych i treningowych.

Trzeba jednak ostrożnie podchodzić do popularnego określenia „bez paralaksy”. W materiałach dotyczących takich konstrukcji często mówi się o braku lub minimalizacji błędu paralaksy, ale w realnym układzie optycznym nie należy traktować tego jako matematycznej gwarancji absolutnego braku jakichkolwiek przesunięć w każdych warunkach. Na obserwowany efekt mogą wpływać odległość, położenie oka oraz tolerancje konkretnego urządzenia.

Z praktycznego punktu widzenia najważniejsze jest to, że konstrukcja ma ograniczać zmianę położenia znaku względem obserwowanej sceny podczas niewielkich zmian pozycji oka. Nie należy natomiast utożsamiać tej własności z brakiem konieczności prawidłowego ustawienia i sprawdzenia optyki.

Jak celownik holograficzny współpracuje z powiększalnikiem?

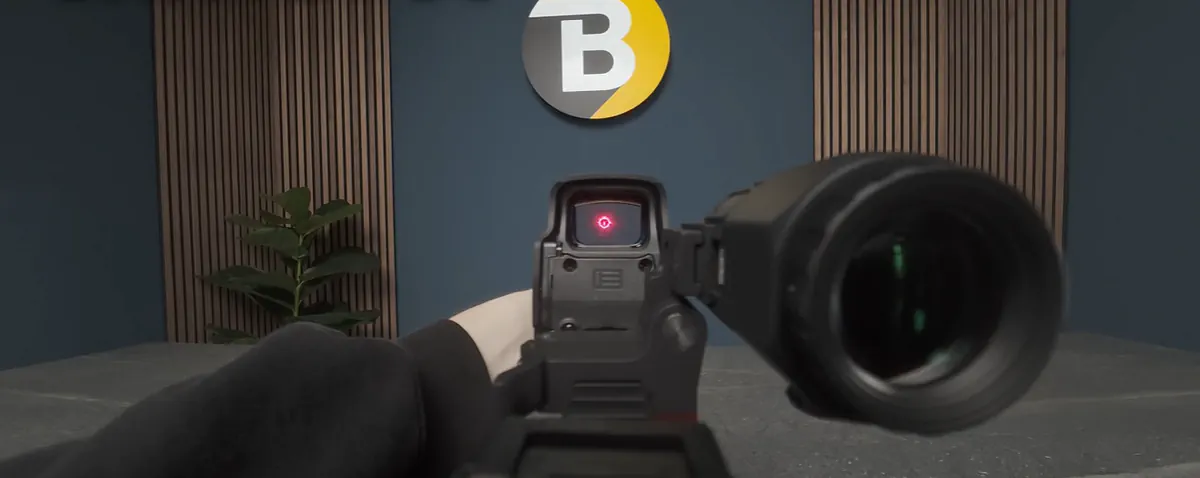

Bezpowiększeniowy holograf może współpracować z kompatybilnym powiększalnikiem ustawionym za celownikiem. Powiększalnik obserwuje cały obraz znajdujący się przed nim: zarówno scenę, jak i wygenerowany przez układ optyczny znak.

Interesującą konsekwencją konstrukcji holograficznej jest sposób postrzegania rozmiaru znaku. Przy prawidłowo zaprojektowanym układzie jego wartość kątowa pozostaje właściwa również przy powiększeniu. Użytkownik widzi większy obraz celu, a struktura znaku zachowuje swoją funkcję jako element o określonych wymiarach kątowych.

Nie oznacza to jednak, że każdy powiększalnik będzie równie dobrze współpracował z dowolnym urządzeniem. Znaczenie mają wysokość osi optycznej, możliwość regulacji, jakość szkła i zgodność mechaniczna całego zestawu.

Dlaczego celowniki holograficzne potrzebują więcej energii?

To jedna z najbardziej praktycznych konsekwencji różnicy technologicznej. Prosty celownik refleksyjny może wykorzystywać bardzo energooszczędną diodę LED pracującą z niewielką mocą. W urządzeniu holograficznym trzeba natomiast zasilić diodę laserową i bardziej rozbudowany układ elektroniczno-optyczny.

Z tego powodu czas działania na jednej baterii może być znacznie krótszy niż w energooszczędnych konstrukcjach LED. Nie jest to wada wynikająca z przypadkowo nieefektywnej elektroniki, lecz przede wszystkim konsekwencja odmiennego sposobu generowania obrazu.

Dokładny czas pracy zawsze zależy od konkretnego modelu, zastosowanej baterii, jasności znaku, temperatury oraz sposobu użytkowania. Nie warto więc przenosić wartości dotyczącej jednego urządzenia na całą kategorię technologii holograficznej.

Czy kształt znaku celowniczego zmienia zasadę działania?

Nie. Niezależnie od tego, czy hologram przedstawia pojedynczy punkt, pierścień z punktem czy bardziej rozbudowany wzór, podstawowa metoda jego odtworzenia pozostaje taka sama. Zmienia się zapisany wzór, a nie ogólna zasada pracy układu.

Wartości podawane w MOA opisują natomiast rozmiar kątowy elementów znaku. Przykładowo oznaczenie 1 MOA przy centralnym punkcie mówi o jego rozmiarze kątowym, a nie o średnicy fizycznego elementu znajdującego się na szybie. Podobnie duży pierścień opisany wartością kilkudziesięciu MOA zajmuje określony kąt w polu widzenia.

Dobór konkretnego wzoru to już osobne zagadnienie użytkowe. Sam fakt zastosowania pierścienia, kilku punktów czy dodatkowych oznaczeń nie powoduje, że urządzenie przestaje być holograficzne, jeśli znak nadal powstaje przez rekonstrukcję właściwego zapisu holograficznego.

Najczęstsze pytania o działanie celowników holograficznych

Czy celownik holograficzny emituje laser na cel?

Nie działa jak wskaźnik laserowy. Laser jest częścią wewnętrznego układu optycznego i służy do rekonstrukcji holograficznego znaku widocznego dla użytkownika. Na obserwowanym obiekcie nie pojawia się projektowany przez celownik punkt laserowy.

Czy hologram jest widoczny od strony celu?

W prawidłowo działającym celowniku holograficznym znak jest przeznaczony do obserwacji od strony użytkownika. Nie jest to projekcja wyświetlana na obiekcie przed urządzeniem. Mogą oczywiście występować bardzo słabe wewnętrzne odbicia światła zależne od konstrukcji, dlatego nie należy traktować ogólnej zasady jako specyfikacji każdego modelu.

Czy celownik holograficzny działa z powiększalnikiem?

Tak, wiele konstrukcji jest przewidzianych do współpracy z kompatybilnym powiększalnikiem. Trzeba jednak sprawdzić zgodność wysokości montażu i zakres regulacji obu elementów, ponieważ sama zgodność technologii optycznej nie gwarantuje zgodności mechanicznej.

Czy holograf działa po uszkodzeniu szyby?

Częściowe zasłonięcie lub uszkodzenie fragmentu elementu holograficznego może nadal pozwalać na obserwację znaku przez pozostałą część okna. Nie jest to jednak gwarancja poprawnego działania poważnie uszkodzonego urządzenia. Po silnym uderzeniu należy brać pod uwagę również zmianę ustawienia elementów mechanicznych i optycznych.

Czy celownik holograficzny ma paralaksę?

Konstrukcja holograficzna może bardzo skutecznie ograniczać błąd związany ze zmianą położenia oka, dlatego urządzenia tego typu są często określane jako pozbawione paralaksy lub mające minimalny błąd paralaksy. W praktyce bezpieczniej traktować to jako charakterystykę optyczną o określonych tolerancjach, a nie absolutną właściwość obowiązującą przy dowolnej odległości i pozycji oka.

Dlaczego znak może wyglądać niewyraźnie przy astygmatyzmie?

Astygmatyzm wpływa na sposób ogniskowania światła przez oko, dlatego świecące punkty i linie mogą być postrzegane jako rozciągnięte, rozgałęzione albo otoczone poświatą. Holograf nie gwarantuje całkowitego usunięcia tego efektu. U części osób znak holograficzny może być odbierany inaczej niż punkt LED, ale reakcja zależy od indywidualnej wady wzroku.

Jeżeli obraz wydaje się nienaturalnie rozmyty, warto najpierw zmniejszyć jasność znaku i obserwować odległy obiekt zamiast skupiać wzrok na samym oknie. Zbyt wysoka jasność może zwiększać widoczną poświatę niezależnie od rodzaju celownika.

Jak najprościej zapamiętać zasadę działania holografu?

Najważniejsza różnica jest prosta: w typowym red docie oko widzi obraz światła diody LED odbitego przez element optyczny, natomiast w holografie laser rekonstruuje wcześniej zapisany holograficznie znak. Dzięki temu możliwe jest tworzenie złożonych wzorów siatki oraz charakterystycznego wirtualnego obrazu widocznego przez okno urządzenia.

Ta technologia ma jednocześnie ograniczenia. Układ jest bardziej złożony niż prosty system LED, zwykle wymaga więcej energii, a jakość działania zależy od prawidłowego wykonania całego toru optycznego. Sama etykieta „holograficzny” nie zastępuje więc oceny jakości konkretnego urządzenia.

Podsumowanie

Zasada działania celownika holograficznego opiera się na połączeniu lasera, wewnętrznego układu optycznego oraz holograficznego zapisu znaku. Efektem jest wirtualny obraz siatki widziany na tle obserwowanej sceny. To zasadniczo inny sposób generowania znaku niż wykorzystanie diody LED i refleksyjnej soczewki w typowym red docie.

W praktyce technologia tłumaczy zarówno zalety konstrukcji, takie jak możliwość tworzenia rozbudowanych znaków i ograniczenie wpływu położenia oka, jak i jej kompromisy, przede wszystkim większe zapotrzebowanie na energię oraz większą złożoność układu.
